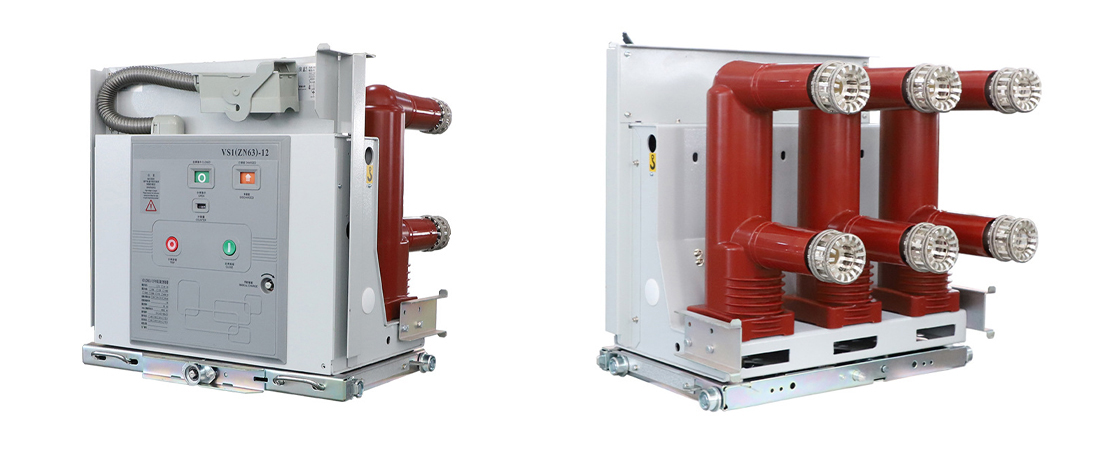

VS1-12/630-25手车式
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
概述
VS1-12 型户内高压真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
型号及含义
使用条件
◆环境温度：不高于+40℃，不低于-15℃（不允许在-30C时储运）；
◆海拔高度：不超过1000m：
◆相对湿度：日平均值不大于95%，月平均不大于90%，饱和蒸汽压提平均值不大于2.2×10-3MPa；月平均不大于1.8×10-3MPa：
◆地震烈度：不超过8级：
◆无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
主要技术参数
|
项目 |
单位 |
参数 |
|||
|
额定电压 |
kV |
12 |
|||
|
额定绝缘水平 |
额定雷电冲击耐受电压峰值 |
kV |
75 |
||
|
1min工频耐压 |
42 |
||||
|
额定短路开断电流 |
kA |
20/25 |
31.5 |
40 |
|
|
额定电流 |
A |
630、1250 |
630、1250、1600、2000、2500、3150 |
1250、1600、2000、2500、3150 |
|
|
额定热稳定电流（有效值） |
kA |
20/25 |
31.5 |
40 |
|
|
额定动稳定电流（峰值） |
63 |
80 |
100 |
||
|
额定短路关合电流（峰值） |
63 |
80 |
100 |
||
|
额定短路开断电流开断次数 |
次 |
50 |
|||
|
二次回路工频耐受电压(Imin)s |
V |
2000 |
|||
|
额定操作顺序 |
|
O-0.3-CO-180s-CO |
|||
|
O-180s-CO-180s-CO |
|||||
|
额定热稳定时间 |
S |
4 |
|||
|
额定单个/背对背电容器组开断电流 |
A |
630/400 800/400(40KA) |
|||
|
机械寿命 |
次 |
10000 |
|||
外形级安装尺寸（mm）
