概述
ZW7-40.5型户外高压真空断路用于交流50Hz、额定电压为40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。
型号含义
使用环境条件
◆空气温度：上限+40℃，下限-30℃；
◆海拔高度：≤2000m（若需增高海拔，则额定绝缘水平相应提高）；
◆风压：不超过700Pa（相当于风速34m/s）；
◆地震烈度：8度；
◆污秽等级：Ⅲ级；
◆最大日温度差：不超过25℃。
主要功能
采用真空弧，开断能力强，电寿命长，机械寿命10000次；
结构简单，兔维护，不检修周期长；
绝缘性能好，防亏秽能力强；
可配弹簧或电磁操动机构，机械性能可靠，可频繁操作：无火灾和爆炸隐患；
内装电流互感器，计算精度达0.2级，可实现三相互动保护；
内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
主要技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
40.5 |
||
|
额定绝缘水平 |
工频耐授电压 |
干式 |
kV |
95 |
|
湿式 |
kV |
80 |
||
|
雷电冲击耐压（峰值） |
kV |
185 |
||
|
额定电流 |
A |
1250、1600、2000 |
||
|
额定短路开断电流 |
kA |
20、25、31.5 |
||
|
额定操作顺序 |
分-0.3s合 分-180s合分 |
|||
|
额定短路电流开断次数 |
次 |
12 |
||
|
额定短路关合电流（峰值） |
kA |
50、63、80 |
||
|
额定峰值耐受电流 |
kA |
50、63、80 |
||
|
额定短时耐受电流 |
kA |
20、25、31.5 |
||
|
额定短断路持续电流 |
s |
4 |
||
|
平均分闸速度 |
m/s |
1.5±0.2 |
||
|
平均合闸速度 |
m/s |
0.7±0.2 |
||
|
触头合闸弹跳时间 |
s |
≤2 |
||
|
三相合（分）闸同期性时差 |
s |
≤2 |
||
|
合闸时间 |
s |
≤150 |
||
|
分闸时间 |
s |
≤60 |
||
|
机械寿命 |
次 |
10000 |
||
|
额定操作电压及辅助回路额定电压 |
V |
DC220、110、24 |
||
|
额定操作电压及辅助回路额定电压 |
V |
AC220、110、24 |
||
|
每相回路直流电阻（不含互感器） |
μΩ |
≤100 |
||
|
动静触头允许磨损厚度 |
mm |
3 |
||
|
重量 |
kg |
800 |
||

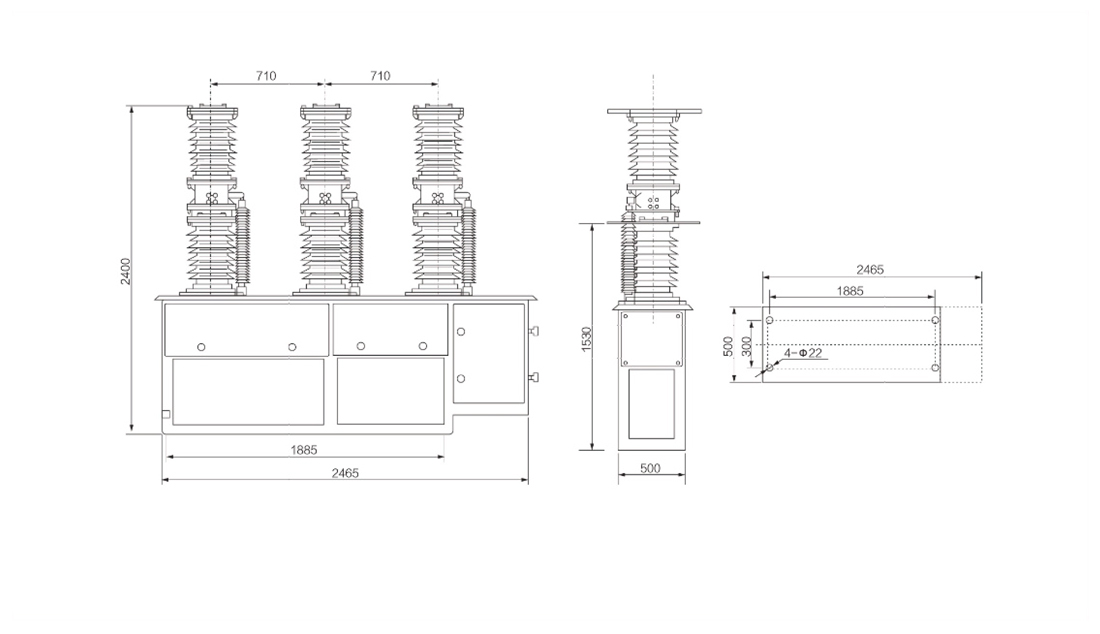

外形及安装尺寸（mm）
