ZW32-40.5F/1250
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
概述

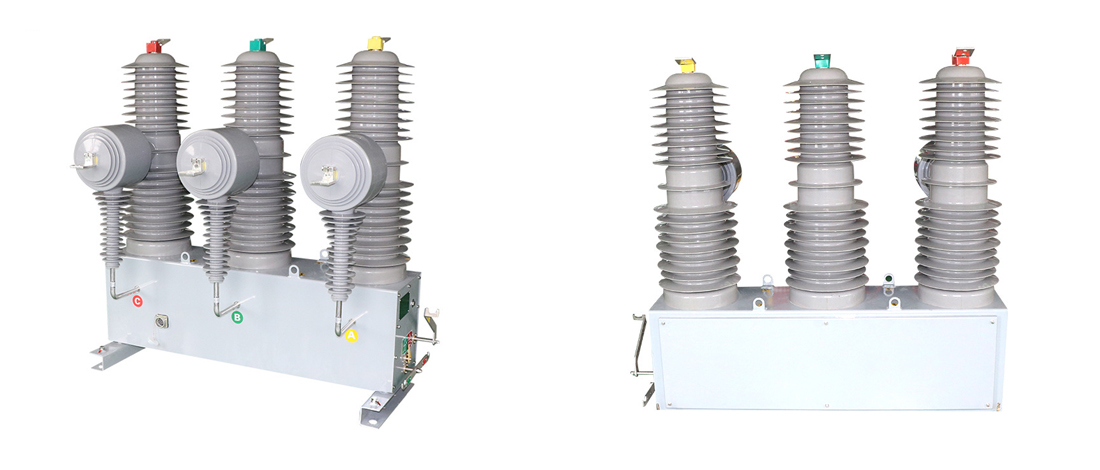

ZW32-40.5F(M)户外高压智能(永磁)真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。可加装隔离开关，该型号断路器为小型化设计，外壳采用优质钢箱体。电流互感器可根据用户需要选……
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

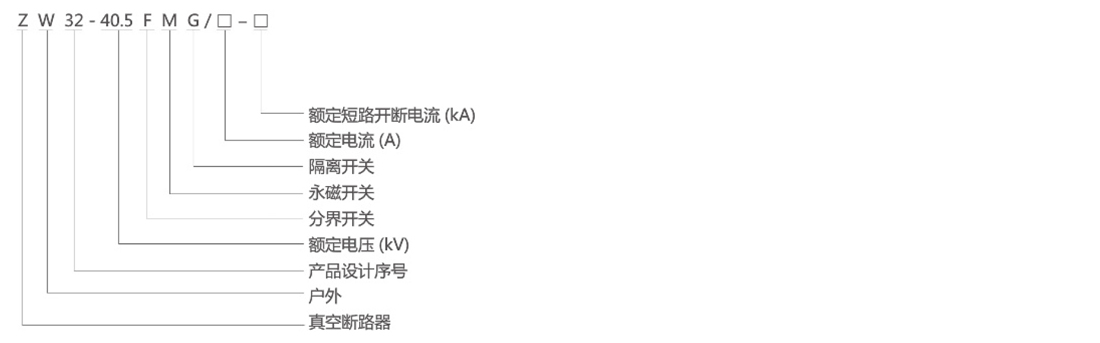

型号及含义
环境条件
◆周围空气温度：－30℃~+60℃：
+海拔高度：不超过3000米；
◆风速不超过34m/s；
◆来自开关设备和控利设备外部的版动或地动是可以忽略的；
◆污秽等级：Ⅳ级：
◆储存湿度：－40℃~+85C。
主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
40.5 |
|
额定电流 |
A |
1250/1600 |
|
额定频率 |
Hz |
50或60 |
|
工频耐压1min(湿)(干)相间、对地/断口 |
kV |
80 95/95 |
|
雷电冲击耐受电流(峰值)相间、对地/断口 |
kA |
185 |
|
额定短路开断电流 |
kA |
25/31.5 |
|
额定短路关合电流(峰值) |
kA |
63/80 |
|
额定峰值耐受电流 |
kA |
63/80 |
|
4S短时耐受电流 |
kA |
25/31.5 |
|
额定操作循环 |
分-0.1s-合分-3s-合分-6s合分-60s恢复 |
|
|
额定短路电流开断次数 |
次 |
30 |
|
机械寿命 |
次 |
10000 |
|
机构控制电压 |
V |
AC/DC220 |
|
二次回路1min工频耐压 |
kV |
2 |
|
触头开距 |
mm |
16±1 |
|
触头超行程 |
mm |
4±0.5 |
|
分闸速度 |
m/s |
1.4-1.8 |
|
合闸速度 |
m/s |
0.4-0.8 |
|
触头合闸弹跳时间 |
ms |
≤5 |
|
相间中心距离 |
mm |
460±2 |
|
三相分合闸不同期性 |
ms |
≤2 |
|
各相导电回路电阻 |
μΩ |
＜80 |
|
合闸时间 |
ms |
≤100 |
|
分闸时间 |
ms |
≤50 |
|
重量 |
Kg |
270 |

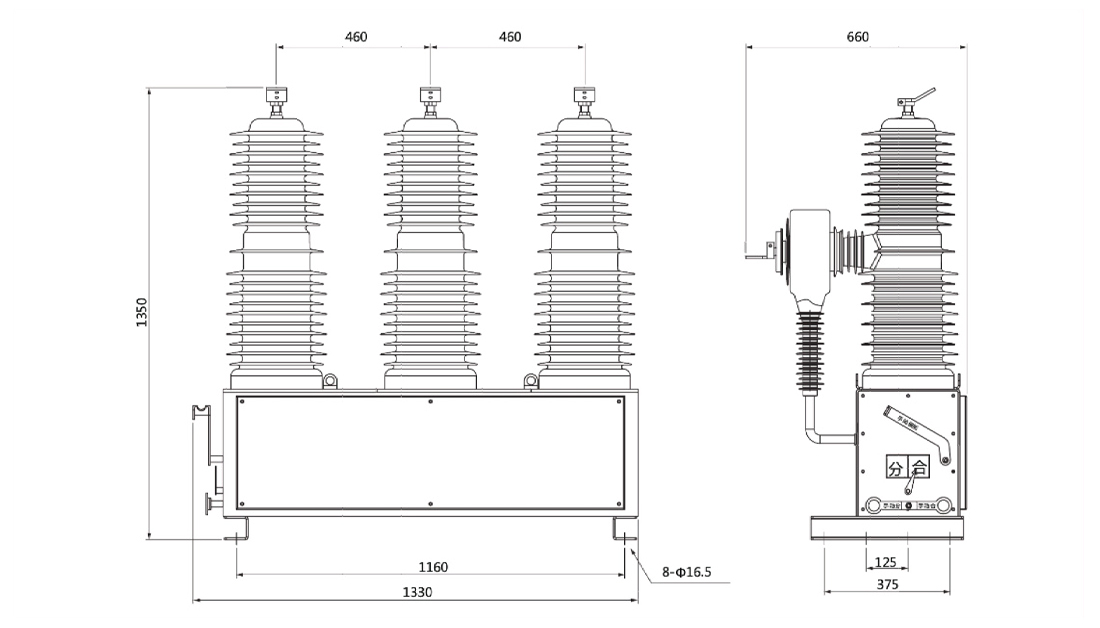

外形及安装尺寸（mm）
