概述
ZW20-12F户外高压智能分界真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。
型号含义
环境条件
◆海拔高度不超过3000m；
◆周围空气温度：-40℃~+40℃；日温差：日温变化25℃；
◆风速不大于35m/s；
◆无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）各剧烈振动的场所。
主要技术参数
断路器主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
12 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630、1000、1250 |
|
额定短路开断电流 |
kA |
20、25 |
|
额定峰值耐受电流（峰值） |
kA |
50、63 |
|
额定短时耐受电流（4s） |
kA |
20、25 |
|
额定短路关合电流（峰值） |
kA |
50、63 |
|
机械寿命 |
次 |
10000 |
|
额定电流开断次数 |
次 |
10000 |
|
额定短路武断电流武断次数 |
次 |
30 |
|
工频耐压（1min）：相间、对地/断口 |
kV |
42/48 |
|
雷电冲击耐受电压（峰值）相间、对地/断口 |
kV |
75/85 |
|
二次回路1min工频耐压 |
kV |
2 |
|
净重 |
kg |
140（带隔离≤170） |
断路器的主要机械参数
|
项目 |
单位 |
参数 |
|
触头开距 |
mm |
9±0.5 |
|
触头超行程 |
mm |
3±0.5 |
|
分闸速度 |
m/s |
1.2±0.2 |
|
合闸速度 |
m/s |
0.6±0.2 |
|
触头合闸弹跳时间 |
ms |
≤2 |
|
相间中心距离 |
mm |
135±1.5 |
|
外部带电空气绝缘距离 |
mm |
240±2 |
|
外部爬电比距 |
cm/kV |
3.8 |
|
三相分闸不同期性 |
ms |
≤2 |
|
各相导电回路电阻 |
μΩ |
≤150（带隔离≤200） |
|
合闸时间 |
ms |
≤45 |
|
分闸时间 |
ms |
≤45 |
|
隔离断口开距 |
mm |
≥190 |
|
触刀刚合位置偏斜 |
mm |
≤2 |
|
手动分合闸操作力矩 |
N.m |
≤150 |
|
储能电动机额定功率 |
W |
≯40 |
|
储能电动机额定电压 |
V |
AC220 |
|
额定合闸操作电压 |
V |
AC220 |
|
最高/最低合闸操作电压 |
V |
AC264/143 |
|
额定分闸操作电压 |
V |
AC220 |
|
最高/最低分闸操作电压 |
V |
AC264/143 |
|
最高/最低电动机电压 |
V |
AC242/187 |
|
SF6气体额定压力（表压） |
MPa |
"0” |

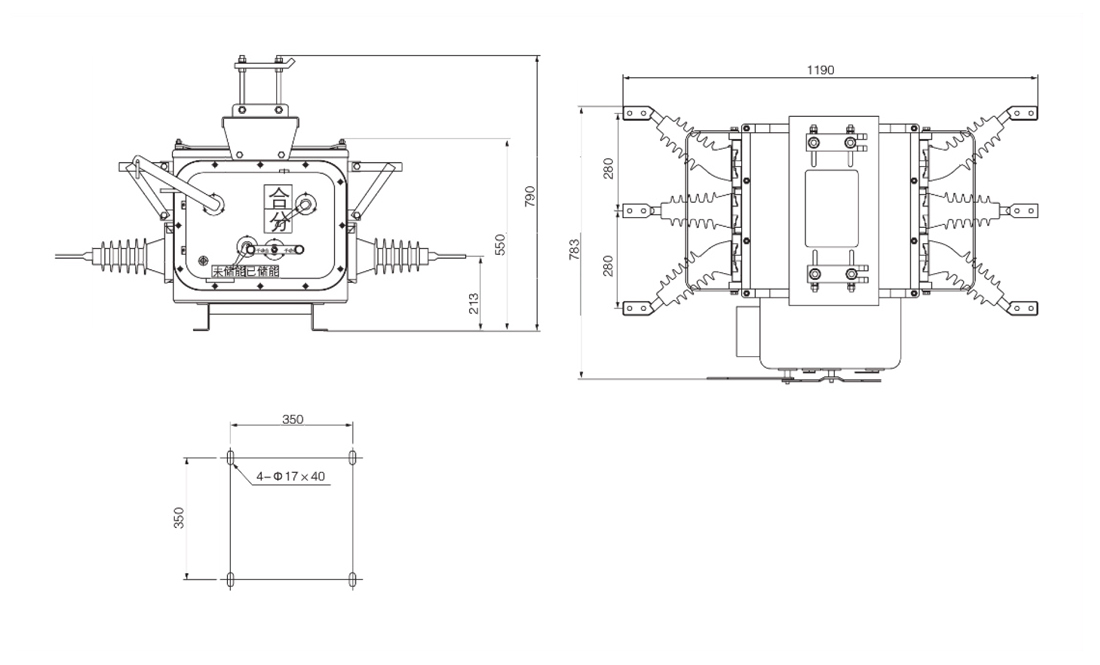

外形及安装尺寸（mm）
