ZW32-12系列一二次融合柱上真空断路器
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
一、产品简述：
ZW32-12开关本体为支柱式，采用固体密封真空灭弧室，硅橡胶包封（作为绝缘及缓冲），体积小，封装在环氧树脂绝缘筒内，抗凝露性能优良，工作寿命长，性能可靠。其弹簧操动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。符合环保要求：无油和SF6气体，防污等级高，美观，轻便，易于运输。外置1组EVT、ECT（三相电压、电流，零序电压、电流，用于测量，计量，保护）。
二、执行标准：
三、使用条件：
四、主要技术参数如下：
|
项目 |
参数 |
||
|
额定电压 |
12kV |
||
|
额定频率 |
50Hz |
||
|
额定电流 |
630A |
||
|
额定短时耐受电流 |
20kA |
||
|
额定短时耐受电流通流时间 |
4s |
||
|
额定短时耐受电流（峰值） |
20kA |
||
|
额定短路关合电流（峰值） |
63kA |
||
|
额定电缆充电电流 |
25A |
||
|
额定短路开断电流 |
20kA |
||
|
额定操作顺序 |
分-0.3s-合分-180s-合分 |
||
|
断口绝缘水平 |
工频（干试） |
48kV |
|
|
雷电冲击试验电压（峰值） |
85kV |
||
|
对地及相间绝缘水平 |
工频 |
干式 |
42kV |
|
湿式 |
34kV |
||
|
雷电冲击试验电压（峰值） |
75kV |
||
|
额定机械稳定性次数 |
断路器 |
10000次（M2级） |
|
|
额定合/分闸操作电压（V） |
DC24V |
||
|
总重量 |
150kg |
||
|
外形尺寸（长×宽×高） |
|||
|
合闸时间 |
20~60ms |
||
|
分闸时间 |
18~45ms |
||
|
合闸不同期（ms） |
≤2 |
||
|
分闸不同期（ms） |
≤2 |
||
|
合闸平均速度（m/s） |
0.4~0.8 |
||
|
分闸平均速度（m/s） |
0.8~1.2 |
||
|
触头开距（mm） |
9±1 |
||
|
触头超行程（mm） |
2±0.5 |
||
|
触头合闸弹跳时间（ms） |
≤2 |
||
储能电机功率不大于40W，储能和操作电压DC24V，便于加装后备电源。
五、结构特点：
1、断路器本体
断路器由真空灭弧室、操动机构及支撑部件等组成，采用了三相支柱式的全封闭结构。
2、操作机构及工作原理
1）断路器可采用电动操作机构。
2）工作原理
断路器由操作机构操纵，带动输出拐臂及三相传动杆，使开关合闸。断路器合闸后，拉动手动分闸拉环或给分闸线圈施加电压，传动杆在分闸弹簧的带动下，使断路器分闸。
开关在运行中，当线路电流超过设定值时，过流线圈动作，使分闸半轴转动，使断路器分闸，从而达到保护线路及设备的作用。
3配套的航空插座：
开关本体单元配置1只37芯航空插座。
|
1 |
CN- |
储能- |
14 |
27 |
||
|
2 |
CN+ |
储能+ |
15 |
QY |
低气压闭锁 |
28 |
|
3 |
HZ- |
合闸输出- |
16 |
QYCOM |
低气压闭锁 |
29 |
|
4 |
HZ+ |
合闸输出+ |
17 |
30 |
||
|
5 |
FZ- |
分闸输出- |
18 |
31 |
||
|
6 |
FZ+ |
分闸输出+ |
19 |
YXCOM |
遥信公共端 |
32 |
|
7 |
Ia |
A相电流 |
20 |
HW |
合位 |
33 |
|
8 |
Ib |
B相电流 |
21 |
FW |
分位 |
34 |
|
9 |
Ic |
C相电流 |
22 |
WCN |
未储能位 |
35 |
|
10 |
In |
相电流公共 |
23 |
36 |
||
|
11 |
I0 |
零序电流 |
24 |
37 |
||
|
12 |
I0com |
零序电流公共 |
25 |
UO+ |
零序电压+ |
|
|
13 |
|
|
26 |
UO- |
零序电压- |
|
YD41系列航空接插件产品规格书
１、产品主要性能指标：
相对湿度：95%（25℃时）
密封性：IP67（配合适电缆接线后）
插座气密性：0.2MPa气压不漏气，可以按客户要求达到0.3或0.4MPa
振动：10~2000Hz，147m/s2，瞬断≤1us
冲击：490m/s2，瞬断≤1us
机械寿命：1000次
绝缘电阻：常态下2500MΩ
接触电阻：≤2mΩ
额定电压：500V（AC），工频耐压：2500V/1min（AC，50Hz）
额定电流：
|
接触件直径 |
Φ2 |
Φ4 |
|
额定电流（A） |
20 |
75 |
２、型号及含义：

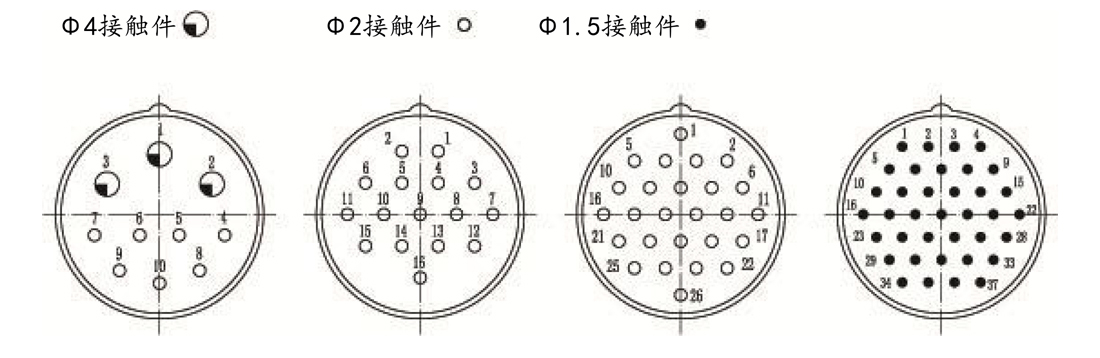

３、接触件数目及排列

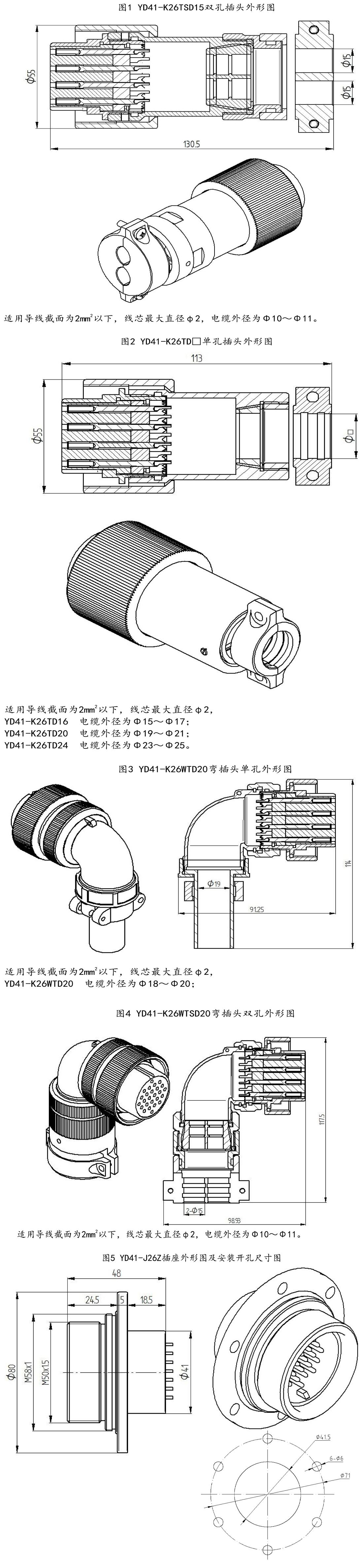

４、外形尺寸图

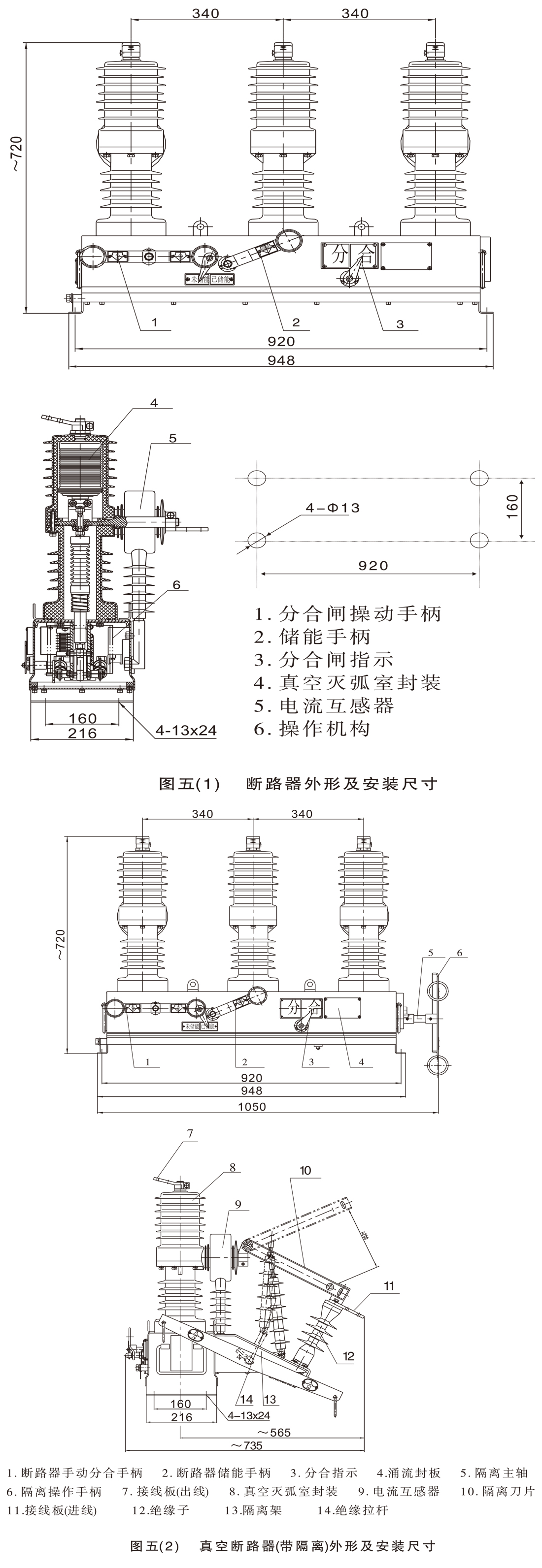

六、真空断路器外形及安装尺寸

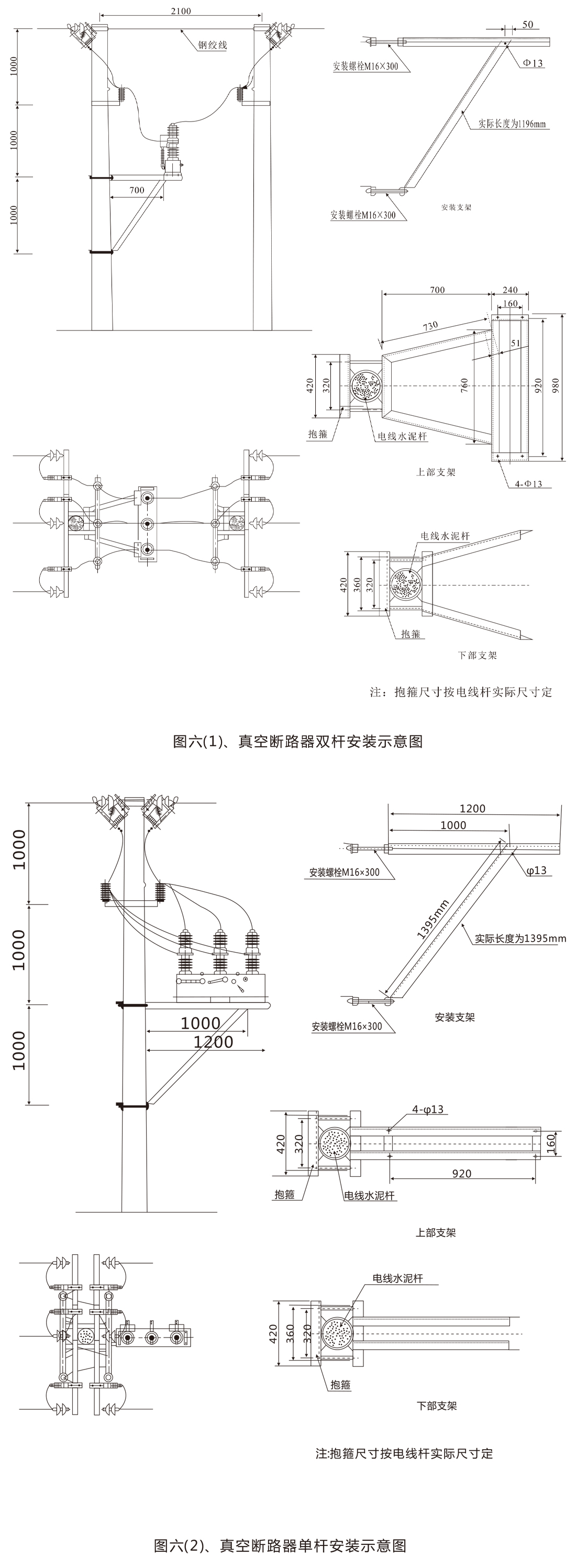

七、户外真空断路器安装示意图
八、维护
8.1产品运行一定时期后，对开关套管进行清洗：
8.2从出厂时起2年之内，因产品制造质量不合格或漏气，制造厂负责调换或修理（主要在各地维修点或维修中心进行）。
九、运输、验收及保管
本产品必须包装后运输。在运输或吊装时，不允许有强烈震动，不允许倒置、翻滚。
9.2验收
验收应按下列程序进行：
9.2.1在户内开箱，按装箱清单检查随机文件是否齐全：
9.2.2小心取出开关，从外表观察产品是否有碰伤痕迹，特别注意瓷套是否撞裂；
9.2.3观察表压是否在0.35MPa（20℃时）（按用户要求安装压力表时）：
9.2.4对开关试操作5次，应无拒合和拒分等现象。
9.2.5有条件时，可检测一下回路电阻值（应小于130μΩ）。
9.3存放
本产品应存放在室内不易被碰撞和通风良好的地方。
十、随机文件
|
安装使用说明书 |
一份 |
|
合格证 |
一份 |
|
接线原理图 |
一份 |
|
产品出厂检验报告 |
一份 |
十一、定货须知
11.1请按所需确定产品的型号、名称、数量、额定电流、操作电源的类别、操作电压等。
11.2根据用户要求可提供：
（a）端子出线或电缆出线；
（b）瓷质套管和有机绝缘子套管；
（c）母线连接的专用夹具；
（d）吊座式安装架。
