流过高压单芯电缆的电流在铅包或金属屏蔽层产生感应电压，当电缆线路较长时，感应过电压超出了电缆护层绝缘耐受电压值导致电缆护层绝缘层被击穿。为此必须采取预防措施来限制感应过电压，其中较好的措施是采用电缆护层保护器。电缆护层保护器用氧化锌非线性电阻片、外覆耐高温的硅橡胶外套制成。它使用于一端接地的电缆线路的非接地端和交叉互联的电缆线路中的绝缘接头处。
1、产品特点
优异的保护特性，有效限制感应过电压；
优良的电压—电流特性曲线，通流能力大，保护曲线平坦；
硅橡胶外套采用整体一次成型工艺，密封性能好，安全防爆。
2、型号说明
BHQ—□
BHQ—电缆护层保护器；
□—系统额定电压（kV）；
3、主要技术指标
表1 电缆护层保护器主要技术参数
|
产品型号 |
适用电缆系统电压kV |
额定电压有效值kV |
持续运行电压有效值kV |
标称放电电流kA |
直流参考电压U1mA kV |
0.75U1mA下的泄漏电流μA |
标称放电电流下的残压（峰值）kV |
2000μs方波电流（幅值）A |
1.05Uc下的局部放量pC |
4/10μs大电流耐受（峰值）kA |
|
BHQ-10 |
10 |
2.8 |
2.24 |
5 |
≥4.0 |
≤30 |
≤7 |
200 |
≤14 |
65 |
|
BHQ-35 |
35 |
2.8 |
2.24 |
10 |
≥4.0 |
≤30 |
≤7 |
400 |
≤14 |
100 |
|
BHQ-110 |
110 |
2.8 |
2.24 |
10 |
≥4.0 |
≤30 |
≤7 |
600 |
≤14 |
100 |
|
BHQ-110/220 |
110、220 |
3.6 |
2.64 |
10 |
≥5.8 |
≤30 |
≤10 |
400 |
≤14 |
100 |
|
BHQ-220 |
220 |
4.0 |
3.2 |
10 |
≥5.8 |
≤30 |
≤10 |
600 |
≤14 |
100 |
表2 硅橡胶外套理化性能
|
硬度邵氏A度 |
撕裂强度（kN/m） |
表面接触角（） |
击穿场强（MV/m） |
体积电阻率（Ω.cm） |
阻燃性（级） |
耐漏电阻痕（级） |
|
52±2 |
≥25 |
106 |
25 |
8.6×1015 |
FHI |
1A4.5 |
4、验收、预试
验收：型号、数量与定货合同一致，外观无破损，合格证、生产日期、产品编号、U1mA 数据齐全；
预试：建议试验U1mA 和0.75U1mA 下的电流值，预试周期5 年；禁止交流工放电压试验。
5、注意事项
对母线进行耐压试验时，应脱开保护器；
安装前应记录本产品出厂时的U1mA 值，作为今后预试时参考；
预试时采用的直流电源谐波分量应尽量小，当试验电压波形不好时，U1mA 值偏低。

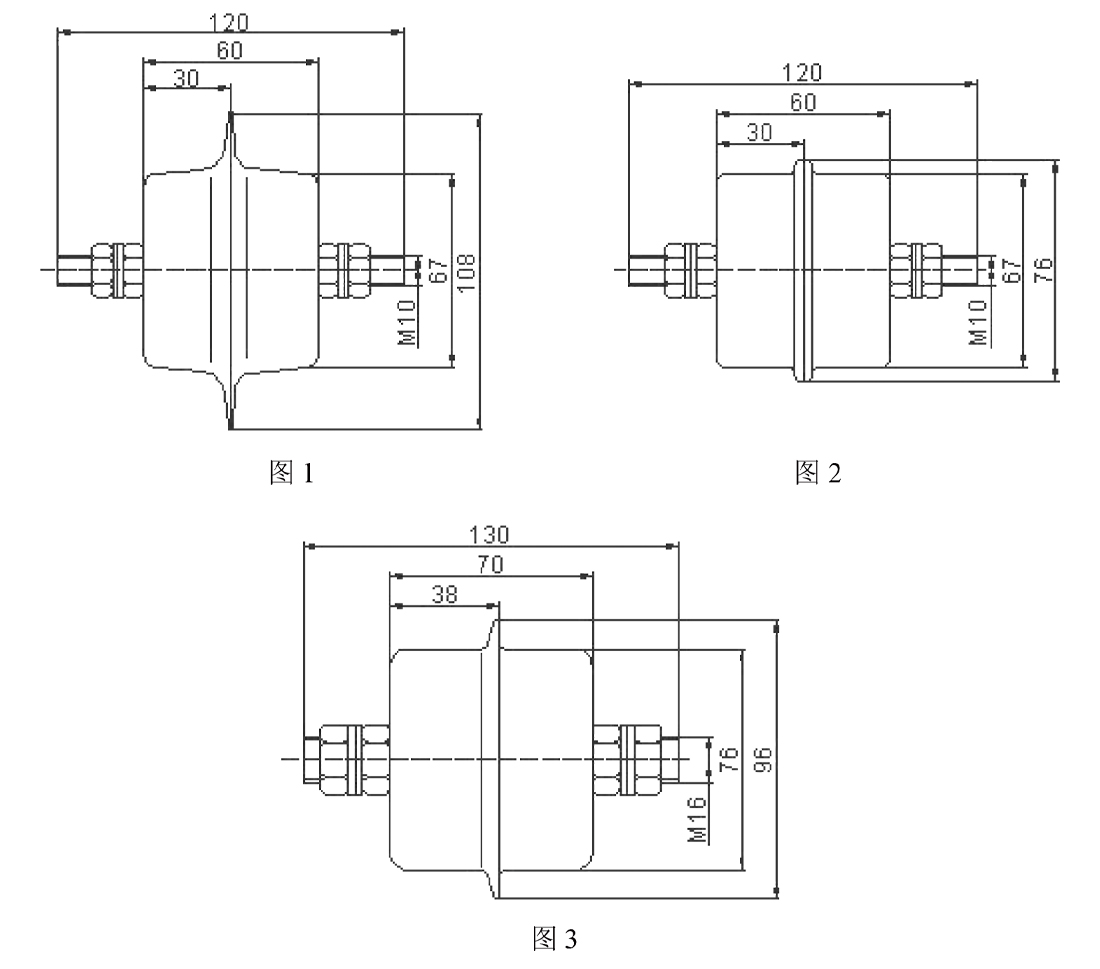

6、产品示意图
|
产品型号 |
结构高度（mm） |
直径（mm） |
伞径（mm） |
图号 |
备注 |
|
BHQ-10 |
120 |
67 |
108 |
图1 |
丝杆长度可根据用户要配置。 |
|
120 |
67 |
76 |
图2 |
||
|
BHQ-35 |
120 |
67 |
108 |
图1 |
|
|
120 |
67 |
76 |
图2 |
||
|
BHQ-110 |
130 |
76 |
96 |
图3 |
|
|
BHQ-110/220 |
130 |
76 |
96 |
图3 |
|
|
BHQ-220 |
130 |
76 |
96 |
图3 |
