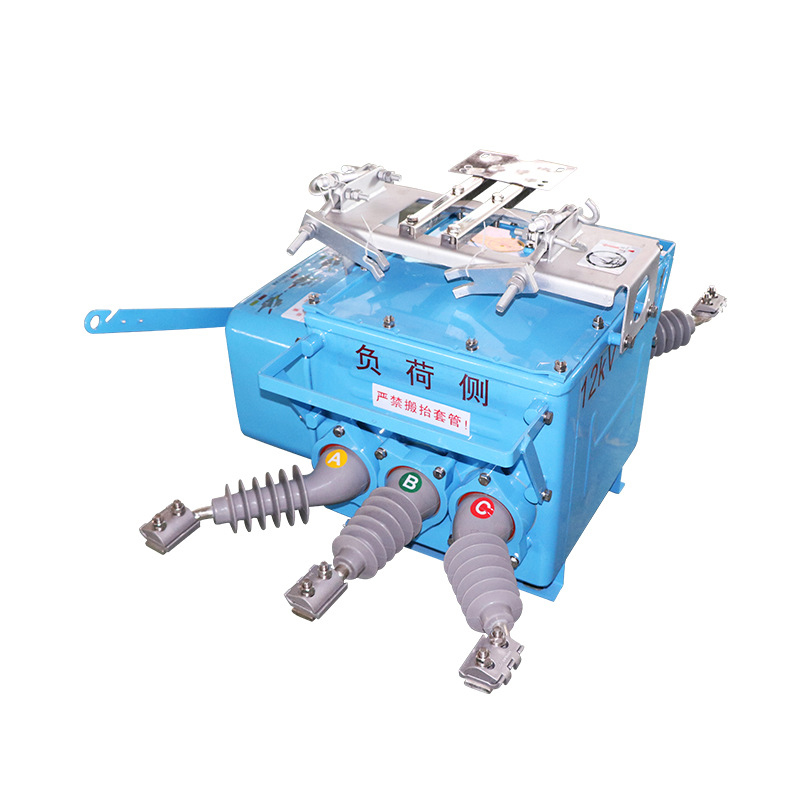

FZW28-12F/630 户外分界真空负荷开关

概述

　　FZW28-12F户外分界真空负荷开关(简称分界开关)使用于户外柱上安装的场合，具有手动合电动操作功能。开关本体采用引进日本东芝公司VSP5-12技术，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。

　　本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。

　　FZW28-12F户外分界真空负荷开关具备故障检测功能，保护控制功能和通讯功能，安装于10kV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10kV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

型号及含义

使用环境条件

◆ 周围空气温度上限不超过40℃ ,不限不超过-45℃

◆ 风速不大于35m/s；

◆ 海拔不高于1000m，地震烈度不超过8度；

◆ 环境湿度：月平均相对湿度不大于90%;日平均相对湿度不大于95%；

◆ 覆冰厚度不超过10mm；

◆ 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；

◆ 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小阻接地。

客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。

主要技术参数

项目		单位	参数
操作方法			手动或自动（电磁）
额定值	额定电压	KV	12
	额定电流	A	630
	额定短时耐受电流（4S）	kA	12.5 16 20
	额定关合短路电流（峰值）	kA	31.5 40 50
	额定频率	Hz	50
	操作电压		AC220V（80%~110%）
工频耐压（1min）	对地	kV	42
	相间	kV	42
	断口	kV	48
	二次对地	kV	2
冲击耐压（峰值）	对地	kV	75
	相间	kV	75
	断口	kV	84
净重		kg	185
SF6气体额定表压			0表压浓度为93%以上
操作手柄手动力的测定		N	100-400
主回路电阻		Ωμ	≤500
合闸操作	184-220V压	V	1.合闸时间120~180ms(220V)/2.弹跳时间不大于10ms 3.吸合电流(峰值)17A以下/4.保持电流不大于0.45 A
合闸操作	最低保合闸电压	V	120-160
分闸操作	184-220V		1.分闸时间1.5s以下/ 2.不同期时间30ms以下
分闸操作	最低保持吸合电压	ms	65~85V
隔离断口与真空弧室合分操作时间差			10±2
气密试验(检漏)			0.2 Mpa表压无漏气
真空灭弧室触头开距		mm	7~9
真空灭弧室触头超距		mm	3~3.5
隔离断口开距		mm	25~30
隔离断口超距		mm	6~13

外形及安装尺寸(mm)
