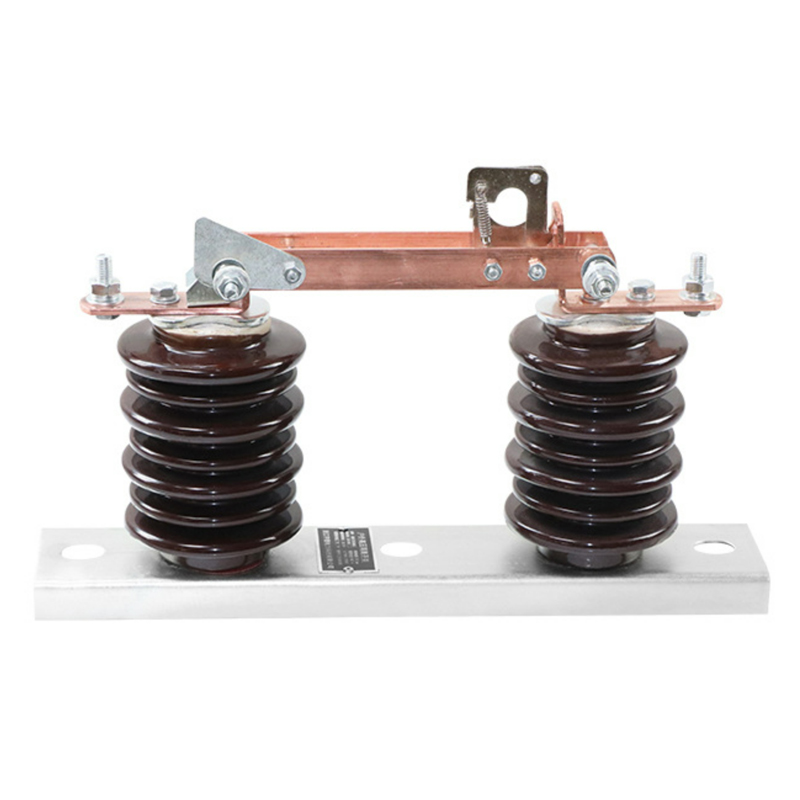

GW9-12G/630户外高压隔离开关
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
概述
本产品为三相线路系统单相使用，结构简单、经济、使用方便。
本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。
动作原理
隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关锁钩，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。
本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上，也可以立装、斜装，但安装位置应使触刀打开时趋向下方。
主要技术参数
|
项目 |
单位 |
参数 |
|||||
|
额定电压 |
kV |
10 |
15 |
||||
|
最高工作电压 |
kV |
12 |
17.5 |
||||
|
额定绝缘水平 |
1min工频耐受电压（有效值） |
对地 |
kV |
42 |
55 |
||
|
断口 |
kV |
48 |
65 |
||||
|
雷电冲击耐受电压（峰值） |
对地 |
kV |
75 |
105 |
|||
|
断口 |
kV |
85 |
120 |
||||
|
额定频率 |
Hz |
50 |
|||||
|
额定电流 |
A |
200 |
400 |
630 |
1250 |
||
|
4秒额定短时耐受电流 |
kA |
6.3 |
12.5 |
20 |
31.5 |
||
|
额定峰值耐受电流 |
kA |
16 |
31.5 |
50 |
80 |
||
|
爬电距离 |
mm |
300 |
380 |
||||
|
机械寿命 |
次 |
2000 |
2000 |
||||

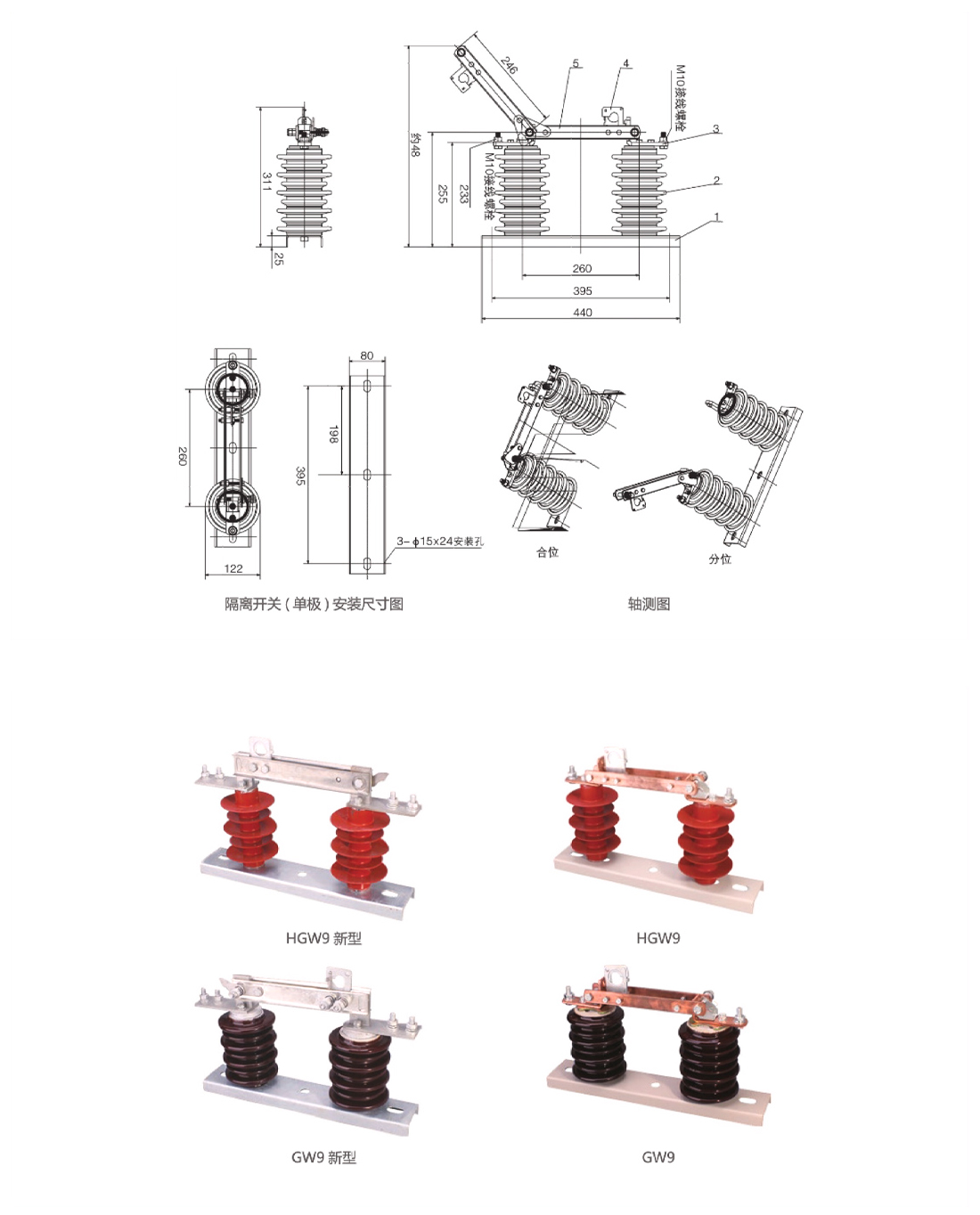

外形及安装尺寸(mm)
