JN15-12/31.5 户内高压接地开关
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
概述
JN15-12/31.5型户内高压接地开关是我公司根据ES1型接地开关原型设计开发的一种具有国际先进水平的新型接地开关。结构形式为组装式，其性能符合GB1985-2004《交流高压隔离开关和接地开关》及lEC129的要求，适用于户内3~12Kv三相交流50(60)Hz的电力系统中：它具有一定的关合能力以保护开关设备内其它电气设备不受损坏，可与各种高压开关柜配套使用，作为高压电器设备检修时的接地保护。
型号及含义
使用环境条件
◆周围空气温度：上限+40℃，下限-10℃；
◆ 海拨高度：不超过1000米；
◆ 湿度条件：日相对湿度平均值不超过95％，月相对湿度平均值不超过90％；
◆ 地震列度：不超过8度；
◆ 污秽等级：Ⅱ级。
主要技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
KV |
12 |
||
|
额定短时耐受电流（热稳定） |
KA |
31.5 |
||
|
额定短路持垃时间 |
S |
4 |
||
|
额定短路关合电流 |
KA |
80 |
||
|
额定峰值耐受电流（动稳定） |
KA |
80 |
||
|
额定绝缘水平 |
额定短时工频耐受电压 |
kV |
相对地及相间 |
42 |
|
额定绝缘水平 |
额定雷电冲击耐受电压 |
kV |
相对地及相间 |
75 |
|
机械寿命 |
次 |
2000 |
||

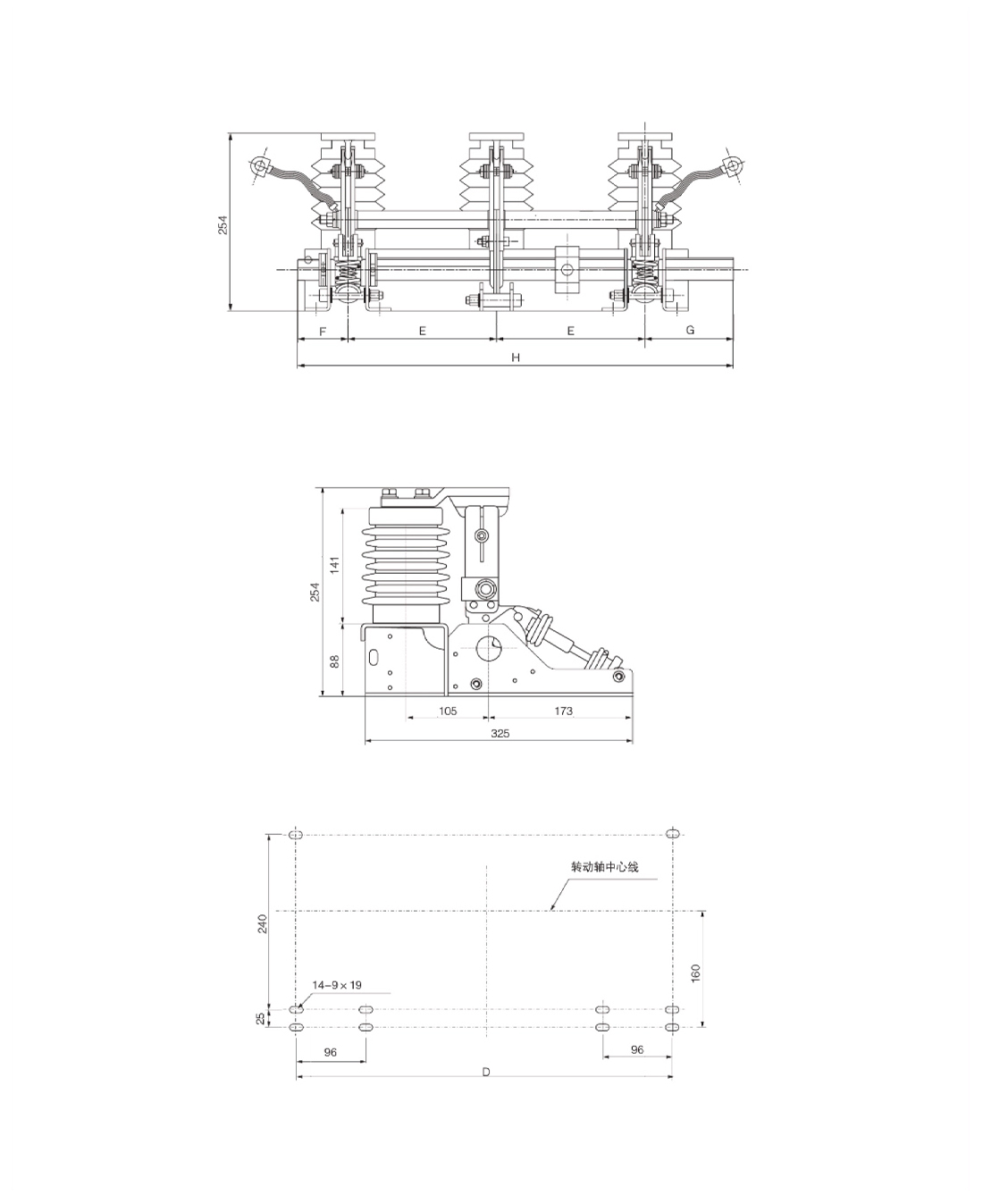

JN15-12/31.5型组合式接地开关外形及安装尺寸图(mm)(ES-10/31.5)
尺寸
|
产品型号 |
E |
F |
G |
H |
D |
|
JN15-12/31.5-150 |
150 |
75 |
165 |
535 |
396 |
|
JN15-12/31.5-165 |
165 |
75 |
160 |
565 |
426 |
|
JN15-12/31.5-210 |
210 |
75 |
160 |
655 |
516 |
|
JN15-12/31.5-250 |
250 |
75 |
160 |
735 |
596 |
|
JN15-12/31.5-275 |
275 |
75 |
185 |
810 |
646 |
铜排接线端子图
