一、产品概述

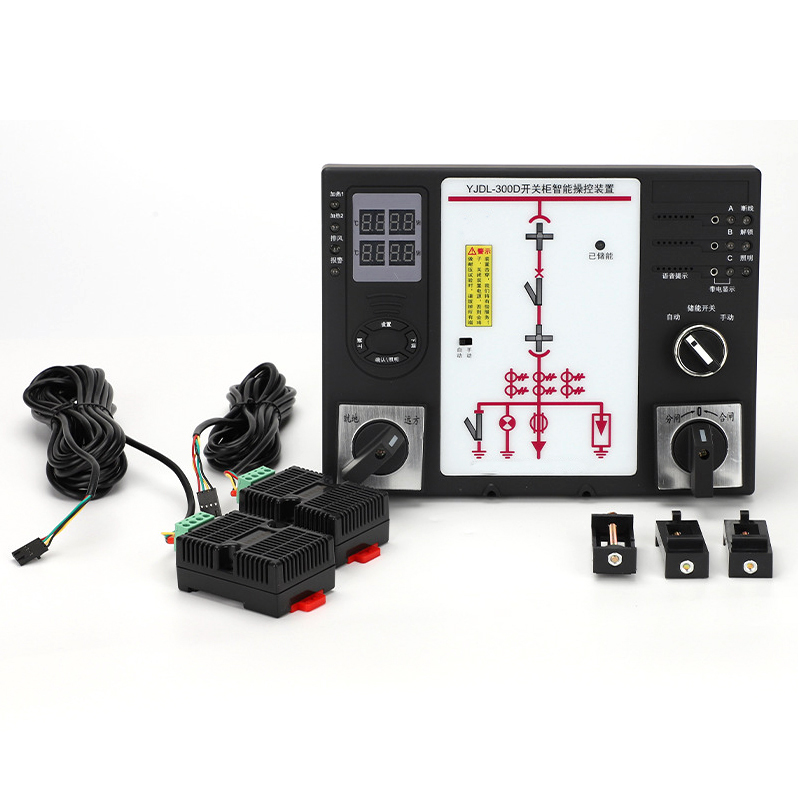

　　本产品是一款全新概念的开关柜智能操控装置，其功能强大，适用于3-35KV户内的中置柜、手车柜、固定柜、环网柜等多种开关柜。本产品采用单片机智能化控制，可判断并显示开关分合状态、开关手车位置，对误操作作出语音警告提示。它可以实时采集柜内的温度和湿度，并根据用户设置自动调节柜内温湿度环境。本产品还可提示用户高压是否带电，并根据情况实施电磁锁工作状态。本产品的RS485通讯接口可使装置与变电站其它设备组成实时的微机防误监控系统。
　　本产品采用独特的抗干扰设计和工业级的电子元件制造，抗干扰能力强，可靠性高。公司除拥有以上系列标准配置产品以外，还可根据用户要求，为用户量身定做不同功能组合产品，适应用户的多样化需求。

二、技术指标

1、工作电压：装置供电：AC/DC220V±10% 50HZ。
　　　　　　　负载供电 ：AC220V±10% 50HZ。
2、电压回路功耗：≤15VA。
3、抗电强度：外壳与端子间≥AC2000V。
4、绝缘性能：外壳与端子间大于100MΩ。
5、通讯：RS485接口，出厂地址默认，波特率9600。
6、温湿度控制范围：温度0℃-99℃ 湿度0%RH-95%RH。
7、测量精度：温度±0.5℃ 湿度±3%RH。
8、工作环境：正常工作温度-20℃-70℃，年平均湿度≤95%。
9、抗电磁干扰性能：符合IEC60255-22的标准规定。

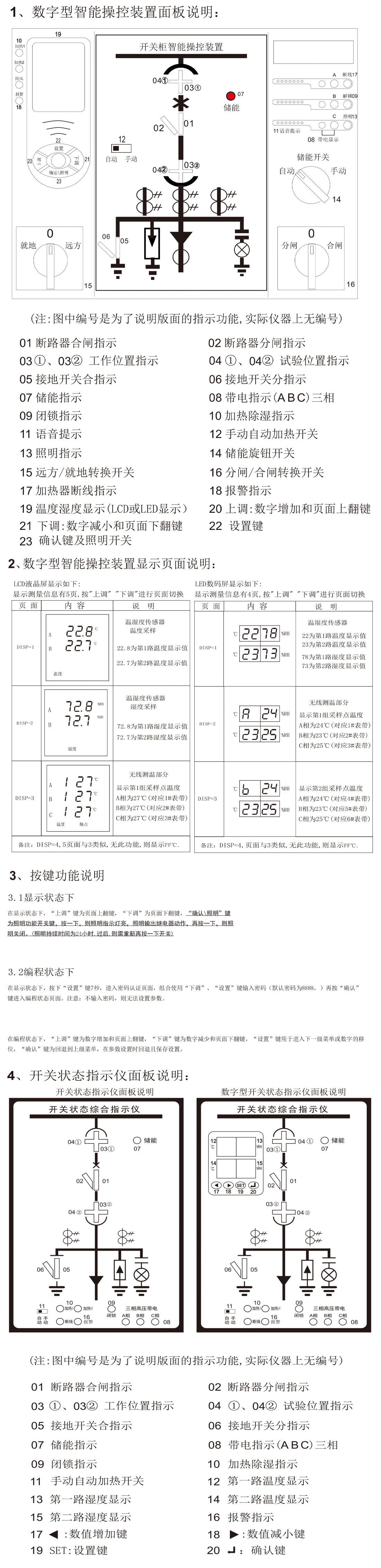

三、面板与功能说明

5、功能说明：
(1)断路器状态显示：
合闸时，合闸触点闭合，红色模拟条01亮。
分闸时，分闸触点闭合，绿色模拟条02亮。
(2)手车位置显示：
工作位置触点闭合时，红色垂直模拟条03亮。
试验位置触点闭合时，绿色水平模拟条04亮。
(3)接地刀位置指示：
触点闭合，红色模拟条05亮，表示接地合闸。
触点断开，绿色模拟条06亮，表示接地断开。
（4）储能状态指示：
触点闭合，红色灯07亮，表示已储能。
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
（5）高压带电指示
LED启动电压（KV）：母线电压×0.15-0.65。
闭锁启控电压（KV）：母线电压×0.65。
（6）温湿度控制功能：
传感器路数：两路凝露+两路温度或一路凝露+一路温度。
逻辑关系：当温度<5℃或湿度>90%RH时启动加热（两路加热）；
当温度>15℃或湿度<80%RH时停止加热；
当温度处在15℃和45℃之间，且湿度>90%RH，只加热不排风;
当温度>45℃时过热排风继电器输出；
当温度<35℃时过热排风停止输出。
断线报警：加热器发生断线，相应报警指示灯亮。
手动加热开关：开关可处于自动或手动两种状态，通常是在自动状态，此时温湿度控制逻辑同上。当拨动开关后，则处于手动强制加热状态，直到温度达到35°℃（设定的超温回差阈值），则停止加热。当温度>35℃，手动加热开关失效。（环境温度低于15℃时，强制加热取消后，加热器加热到15℃停止）

（7）智能防误语音提示：
当手车处于试验位置与工作位置之间，此时断路器处于合闸状态时，有“请分断路器”的语音提示，直至断路器分闸操作后止;
当手车不在试验位置或工作位置时，如接地开关误被强制合闸，有“请分接地开关”的语音提示，直至接地开关分闸操作后止;
当断路器合闸且手车不在试验位置或工作位置时，如接地刀开关误被强制合闸时有报“请分断路器、请分接地开关”的语音提示;
当装置上电时，有“本回路已带电、请勿靠近”的语音提示；当装置通电后，三相高压带电时，有“本回路已带电、请勿靠近”的语音提示。
（8）通讯功能：
本设备可选配RS485通讯接口，可实时传送实时温湿度数值，开关量状态位置，加热、断线、排风、闭锁等状态，三相高压带电状态等等一系列参数（具体内容参照通讯规约）。
（9）数字型操控装置设定菜单说明：进入编程界面，输入当前密码8888，
按回退键进入系统参数设置。
