1． 产品用途及特点

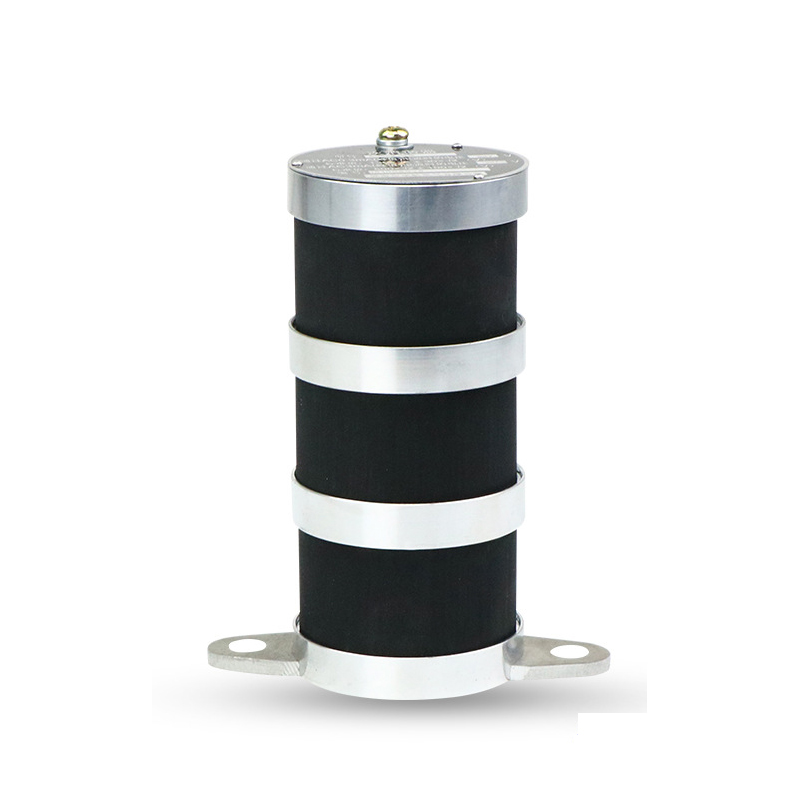

　　LXQⅡ系列消谐电阻器(以下简称消谐器)是一种非线性消谐阻尼器件，它安装在6～35kV 电压互感器(以下简称PT)一次绕组Y0 中性点与地之间，起限流与阻尼的作用，能够达到良好的抑制涌流和PT 铁磁谐振的目的。
　　在6～35kV 发、变电站所在电网中性点不接地情况下，母线上的PT 一次绕组会成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电，必然通过PT一次绕组，使其铁芯深度饱和。因此在电网接地消失时，会在PT 一次绕组中出现数安培的涌流，将PT 的0.5A 熔丝熔断，消谐器能有效限制PT 一次绕组的涌流。
　　在母线空载或出线较少时，可能产生铁磁谐振过电压，导致相电压不稳，出现接地指示误动作、PT 高压保险丝熔断等现象。选用LXQⅡ系列消谐电阻器，将会大大降低这种情况的发生。

LXQⅡ系列消谐电阻器有如下特点:
　　(1) LXQⅡ系列消谐电阻器结构设计从提高消谐器的热容量出发，非线性电阻体用SiC 为基料经大吨位的压机压制成高密度的、圆饼状的坯体，在还原气体中，经上千度的高温烧结而成，裸露的消谐器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。
　　(2) 消谐器体积小、重量轻、散热快、强度高，便于安装。
　　(3) 用交流参数表征消谐器的电气参数。工频0.3mA(峰值)下的参数反映电网正常运行情况下消谐器上的电压；工频3mA(峰值)下的参数反映电网单相接地情况下消谐器上的电压。交流电流容易获得，方便用户进行复测。
　　(4) LXQ(D)Ⅱ型采用了分段变参数措施，提供了一个电压控制单元(放电管)，使消谐器在正常工作电流段，仍保持原有的伏安特性，从而有效限制消谐器两端电压，将电压限制在弱绝缘PT 的绝缘耐受等级以下，从而有效保护中性点绝缘。

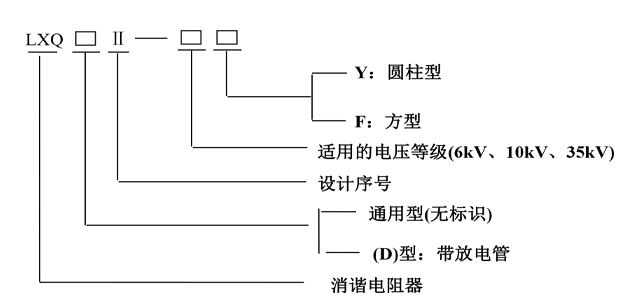

2．型号说明



3．主要技术指标及使用条件

主要技术参数见表1。
表1 LXQⅡ系列消谐电阻器电气参数表

消谐器的使用环境：

(1) 在户外，装在PT 的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；
(2) 环境温度：-40℃～60℃；
(3) 交流电力系统频率为50Hz 或60Hz；
(4) 地震烈度8 度以下地区；
(5) 大气中无严重污秽及侵蚀性介质的场所。

4． 安装说明

4.1 安装方式
　　LXQⅡ系列消谐电阻器体积较小，可以采用任意方式安装。例如，可以直接固定在PT 本体的螺杆上，也可以固定在PT 附近支架上。若安装在柜内，消谐器本体与周围接地体的距离建议≥2cm。消谐器上端与PT 中性点采用绝缘导线连接，截面不小于2mm2 。

4.2 接线方式

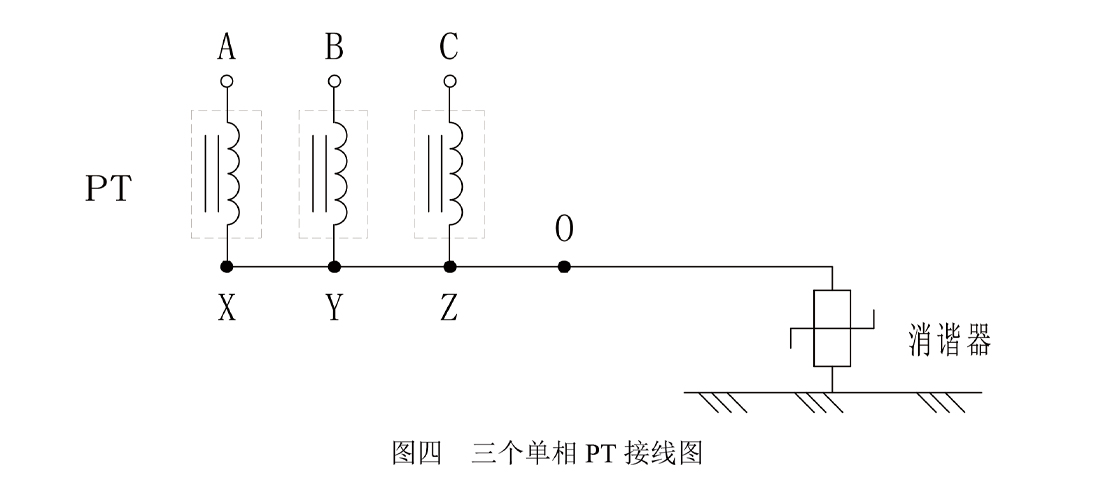

　　(1) 三个单相PT
　　将三个单相PT 高压绕组尾端(X·Y·Z)并联成中性点(0)，把消谐器串接在中性点(0)与地之间。具体接线方式如图四。

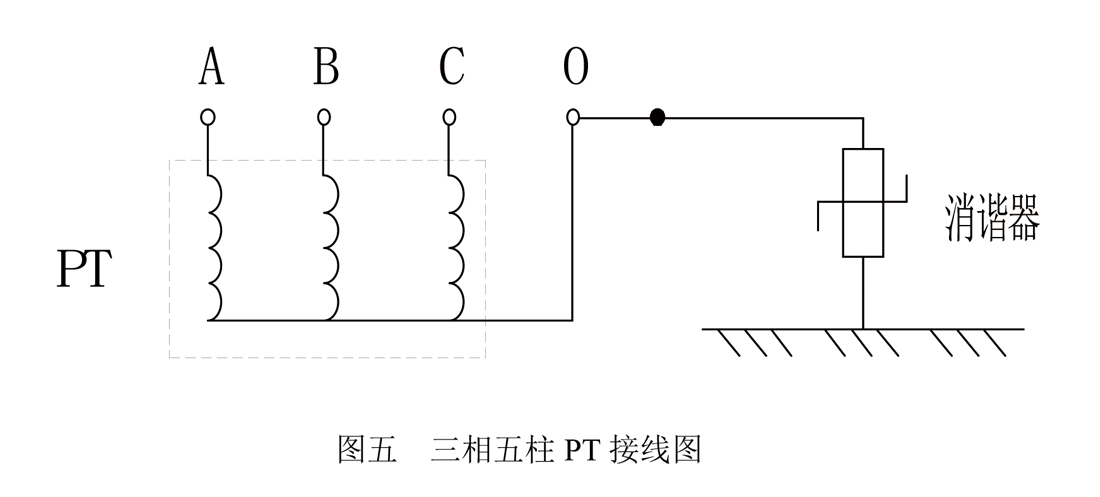

　　(2) 三相五柱PT
　　把消谐器串接在三相五柱PT 中性点(0)与地之间。具体接线如图五。

5. 注意事项

　　(1) 消谐器在运输、储存、开箱过程中免受冲击、碰撞。安装使用前，应放在清洁干燥的房间内，不要受腐蚀性气体或液体侵蚀。
　　(2) 在日常运行中，由于单相接地或负载不对称等其它原因造成三相电压不对称，此时消谐器上有一定电压，运行人员勿直接接触。
　　(3) 消谐器串接于交流6～35kV 非有效接地系统PT 一次绕组中性点与地之间，在一个系统中接有多台PT 时，应每台PT 的三相高压绕组中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
　　(4) 用户不得随意拆开产品。
