概述

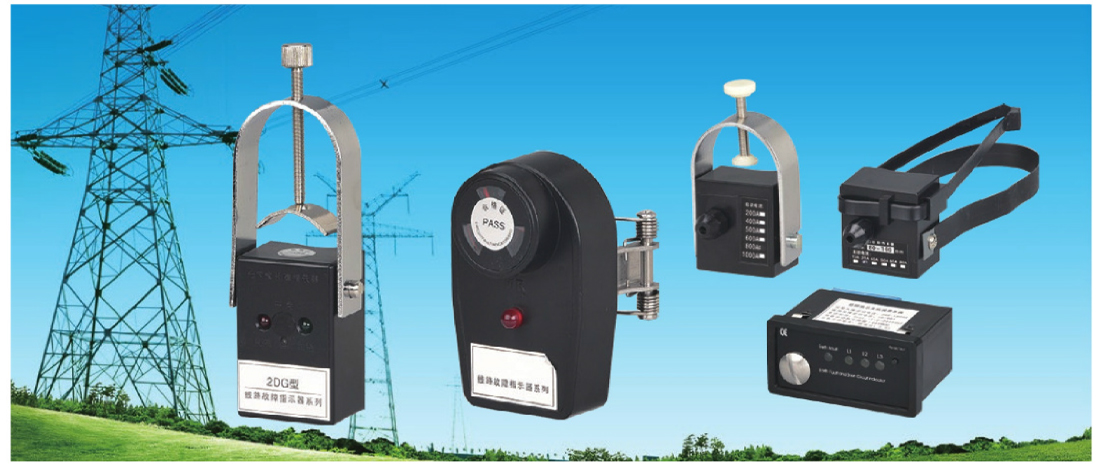

　　2DG故障指示器(以下简称指示器)是最新开发的高科技产品，适用于电缆分接箱、环网开关柜等电缆短路故障的检测和指示，指示器内嵌先进的微型芯片，具有智能化、低功耗等优点。指示器面上1只开关、2只指示灯，中间的为光敏开关，绿色灯为正常状态指示，红色灯为故障状态指示。指示器的光敏开关每次触头(由不受光到受光状态),指示灯都会指示状态。线路处于正常状态，指示器经过自检，绿灯闪烁约30秒后自动停止。线路有短路故障发生时，指示器检测该短路电流并进行运算处理，记忆故障状态。在自动复位时间内，红灯闪烁约3分钟后自动停止，在自动复位时间外，指示器自动复位，清除故障记录。

技术参数

◆ 短路动作电流：≥ 800A(误差±10，可根据需求调整)

◆ 短路动作响应时间：0.02 ≤ T ≤ 4S

◆ 工作环境范围：-40℃ ~+85℃

◆ 工作电源：内置2000毫安锂电池一节，使用寿命8-10年，电压3伏

◆ 自动复位时间：12小时(可选，用户可在定货时确定)

◆ 卡线范围：电缆直径(带外皮) ≤ Φ35mm

安装

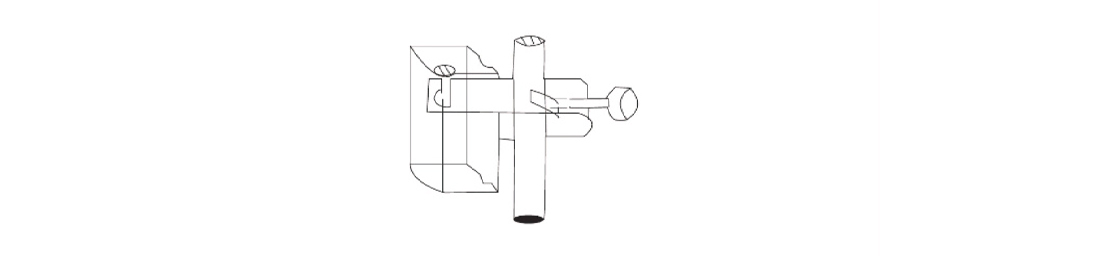

　　安装之前请确认指示器能否正常工作：使用前请揭掉指示器光敏开关上的黑胶布，暴露在光线中，绿灯闪烁大约3a秒后停止为正常状态口当暂时不使用该指示器，需要拆卸下来时，请用照胶布盖住光敏开关后储藏。从指示器上取下“U”型卡具，把指示器安放在电缆上，让指示器的“V”槽咬合电缆，指示器上有指示灯的面板朝向容易观测的方向，把“U”型卡具安放回指示器，电缆此时在“U”型卡具当中，拧紧“U”型卡具上的螺栓，直到指示器不能从电缆上滑落下来。

注意事项

　　光敏开关触发：用户用手按住光敏开关孔，然后暴露在光线中，就可以触发。当光线非常弱的时候(如夜晚或涵洞中)，最好能够自带一个手电筒照射光敏开关，加强光线强度。否则，光敏开关可能不能够被触发。
