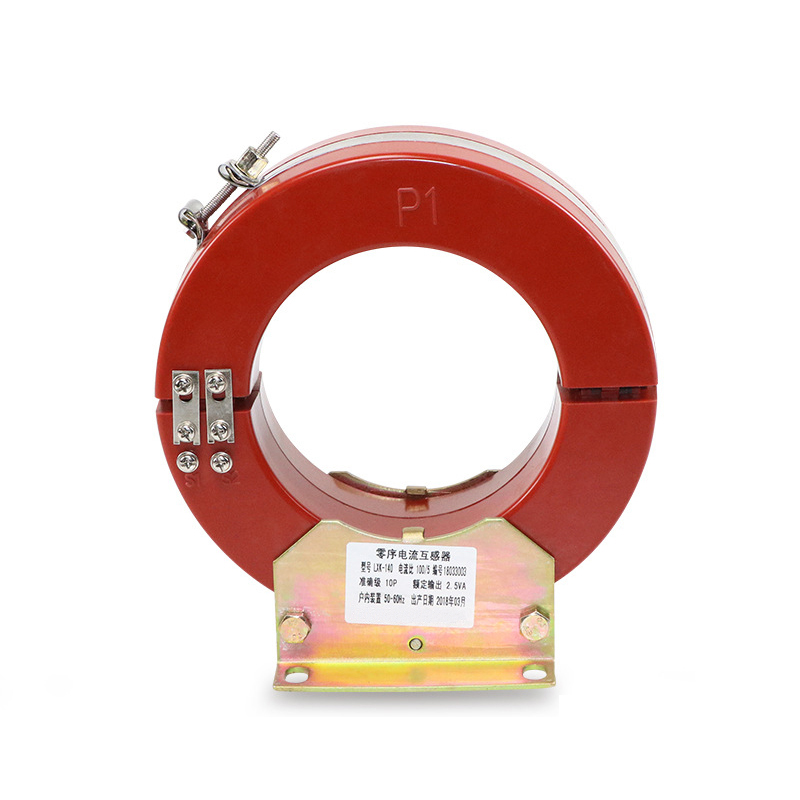

LXK-Ø80-140 开启式零 序电流互感器
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com

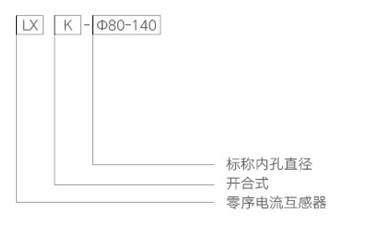

型号含义
技术参数
◆负荷的功率因数：COSΦ=0.8（滞后）；
◆额定频率：50或60Hz；
◆污秽等级：Ⅱ极；
◆环境温度：最低温度-5℃，最高温度40℃，日均温度不超过30℃：
◆海拔高度：≤1000米
◆产品标准：GB20840.1 GB20840.2。
技术参数表
|
型号 |
继电器型号 |
继电器线圈连接方式 |
继电器整定电流(mA) |
一次零序电流值(A) |
|
LXK-Φ80-140 |
DD-11/60 |
串联 |
15×1 |
2.4-4.5 |
|
30×1 |
||||
|
并联 |
15×2 |
3-5 |
||
|
30×2 |
||||
|
DD-1/60 |
串联 |
15×1 |
3-5 |
|
|
30×1 |
||||
|
并联 |
15×2 |
3-6 |
||
|
30×2 |

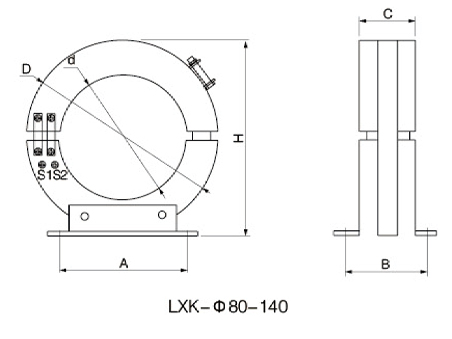

外形及安装尺寸
|
型号 |
A |
B |
C |
H |
Φd |
ΦD |
|
LXK-Φ80 |
110 |
100 |
66 |
169 |
82 |
165 |
|
LXK-Φ100 |
110 |
100 |
66 |
189 |
104 |
184 |
|
LXK-Φ120 |
110 |
100 |
69 |
212 |
122 |
210 |
|
LXK-Φ140 |
110 |
100 |
70 |
250 |
140 |
235 |
