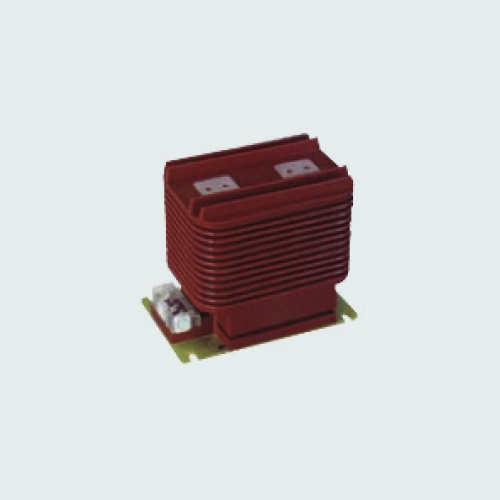

LZZBJ9-24 户内高压电流互感器
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com

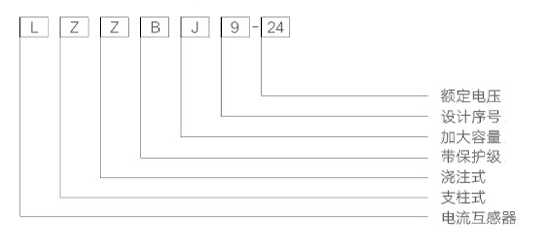

型号含义
技术参数
◆额定绝缘水平：24/65/125kV；
◆负荷的功率因数：COSΦ=0.8（滞后）；
◆额定二次电流：5A或1A；
◆额定频率：50或60Hz；
◆污秽等级：Ⅱ级；
◆环境温度：最低温度-5℃，最高温度40℃，日均温度不超过30℃：
◆海拔高度：≤1500米：
◆产品标准：GB20840.1 GB20840.2。
技术参数表
|
型号 |
额定一次电流(A) |
准确级组合 |
额定二次输出(VA) |
一秒热稳定电流(KA) |
额定动稳定电流(KA) |
||
|
0.2S |
0.5(S) |
10P10 |
|||||
|
LZZBJ9-24 |
5-200 |
0.5/10P 0.5/10P/10P 0.2S/0.5 0.5S/10P 0.2S/0.5/10P 0.2S/10P/10P 0.2S/0.5/10P/10P |
0.2S10 |
0.5（S）10 |
15 |
90l1n |
2251n |
|
300-500 |
21 |
52.5 |
|||||
|
600、800 |
32 |
80 |
|||||
|
1000、1200 |
50 |
125 |
|||||
|
1500-2500 |
|||||||

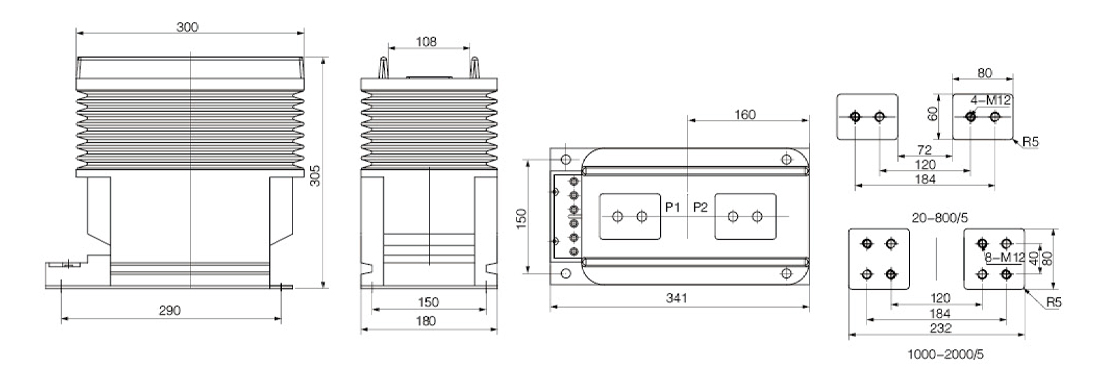

外形与安装尺寸
