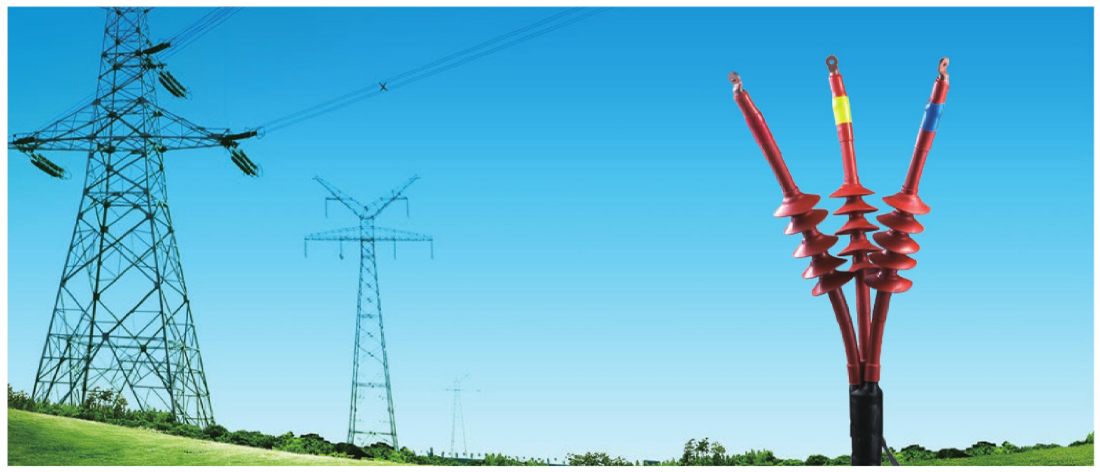

35KV 热缩电缆终端、中间接头
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
概述
适用于26/35kV的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。
|

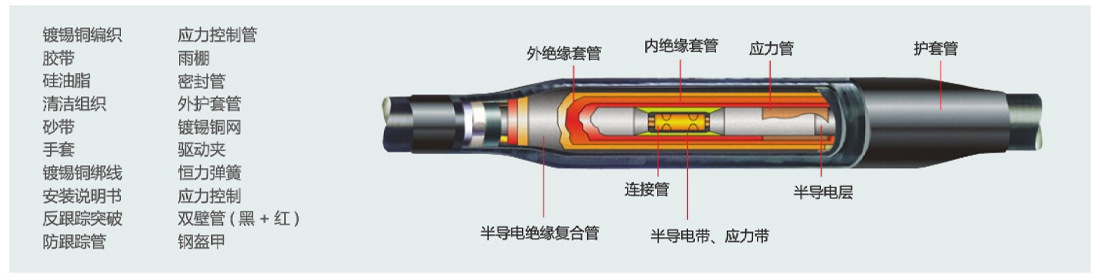

镀锡铜编织 |
应力控制管 |
|
胶带 |
雨棚 |
|
硅油脂 |
密封管 |
|
清洁组织 |
外护套管 |
|
砂带 |
镀锡铜网 |
|
手套 |
驱动夹 |
|
镀锡铜绑线 |
恒力弹簧 |
|
安装说明书 |
应力控制 |
|
反跟踪突破 |
双壁管(黑+红) |
|
防跟踪管 |
钢盔甲 |
主要技术参数
|
性能 |
参数 |
评定 |
|
工频干态耐压（kV/5min） |
105 |
不闪络，不击穿 |
|
工频湿态耐压（kV/5min） |
105 |
不闪络，不击穿 |
|
工频长期而耐压（kV/4h） |
78 |
不闪络，不击穿 |
|
冲击耐压（kV/1.2/50μs±10次） |
140 |
不击穿 |
|
直流耐压（kV/15min） |
156 |
不闪络，不击穿 |
|
局部放电（kV.pc/1.5uo） |
10 |
通过 |
选型尺寸
|
适用电缆截面mm2 |
户内终端 |
户外终端 |
中间连接 |
|||
|
一芯 |
三芯 |
一芯 |
三芯 |
一芯 |
三芯 |
|
|
25,35,50 |
NSY-35/1.1 |
NSY-35/3.1 |
WSY-35/1.1 |
WSY-35/3.1 |
JSY-35/1.1 |
JSY-35/3.1 |
|
70,95,120 |
NSY-35/1.2 |
NSY-35/3.2 |
WSY-35/1.2 |
WSY-35/3.2 |
JSY-35/1.2 |
JSY-35/3.2 |
|
150,185,240 |
NSY-35/1.3 |
NSY-35/3.3 |
WSY-35/1.3 |
WSY-35/3.3 |
J5Y-35/1.3 |
JSY-35/3.3 |
|
300,400 |
NSY-35/1.4 |
NSY-35/3.4 |
WSY-35/1.4 |
WSY-35/3.4 |
JSY-35/1.4 |
JSY-35/3.4 |
