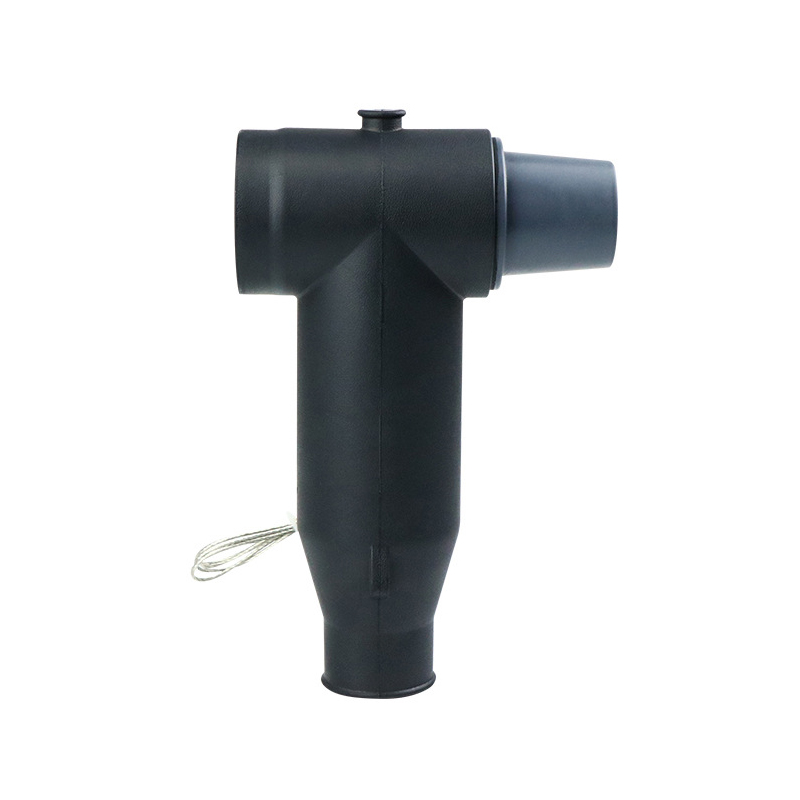

JB/K-12/630 欧式后插拔头
- 联系我们
- 电话：021-6976 7710
- 传真：021-3965 0616
- 邮箱：admin@admin.com
- 网址：www.chwxdq.com
概述
630A欧式后接头可和欧式前接头或另外的后接头连接，提供扩展的电缆连接回路（分支），它不能直接和套管座、穿墙套管连接。其尾部可直接用绝缘塞堵塞，也可扩展连接另一路欧式后接头或后接避雷器。
性能
当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态或安装带电指示器；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。
标准包装
630A欧式后接头本体应力锥
压接端子
连接铜棒
双头螺栓
硅脂、清洁纸
安装指导说明书
产品合格证
12kV电缆型号配置表
|
产品型号 |
多股线芯绞成同心的电缆截面积（mm2） |
电缆绝缘层外径（mm） |
电缆型号 |
对应代号 |
|
YJ JBK-12/630-25 |
25 |
16.6 |
8.7/15 |
A |
|
YJ JBK-12/630-35 |
35 |
17.6 |
8.7/15 |
A |
|
YJ JBK-12/630-50 |
50 |
19 |
8.7/15 |
A |
|
YJ JBK-12/630-70 |
70 |
20.6 |
8.7/15 |
B |
|
YJ JBK-12/630-95 |
95 |
22.2 |
8.7/15 |
B |
|
YJ JBK-12/630-120 |
120 |
23.6 |
8.7/15 |
C |
|
YJ JBK-12/630-150 |
150 |
25.2 |
8.7/15 |
C |
|
YJ JBK-12/630-185 |
185 |
26.7 |
8.7/15 |
C |
|
YJ JBK-12/630-240 |
240 |
29 |
8.7/15 |
D |
|
YJ JBK-12/630-300 |
300 |
31.2 |
8.7/15 |
D |
|
YJ JBK-12/630-400 |
400 |
34.4 |
8.7/15 |
E |
|
YJ JBK-12/630-500 |
500 |
37.2 |
8.7/15 |
F |
